Клапан регулирующий VF-3R фланцевый Ридан
Регулирующий клапан Ридан VF-3R предназначен для применения в системах тепло- и холодоснабжения зданий.
Клапан применяется:
- ARV(E)–1000R (DN 15–50),
- ARV(E)–1000R SU/SD (DN 15–50),
- AMV(E)–1800R (DN 65–80),
- AMV–2000R SU/SD (DN 65–80),
- AME–2000R SU/SD (DN 65–80),
- AMV(E)–3000R (DN 100–150),
- AMV(E)–3000R SU/SD (DN 100–150),
- AMV(E)–6500R (DN 100–250),
- AMV(E)–10KR (DN 100–300),
- AMV(E)–26KSR (DN 350–400).
Особенности:
- Низкий показатель протечки 0,01% от КVS для DN = 15–300 мм.
- Быстрый монтаж приводов.
- Могут использоваться как для смешения, так и для разделения потоков.
Вопросы о товарах категории
12/24/36/48
Артикул: 065B3125R
H, мм:
293
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
457 801,20 ₽
без НДС

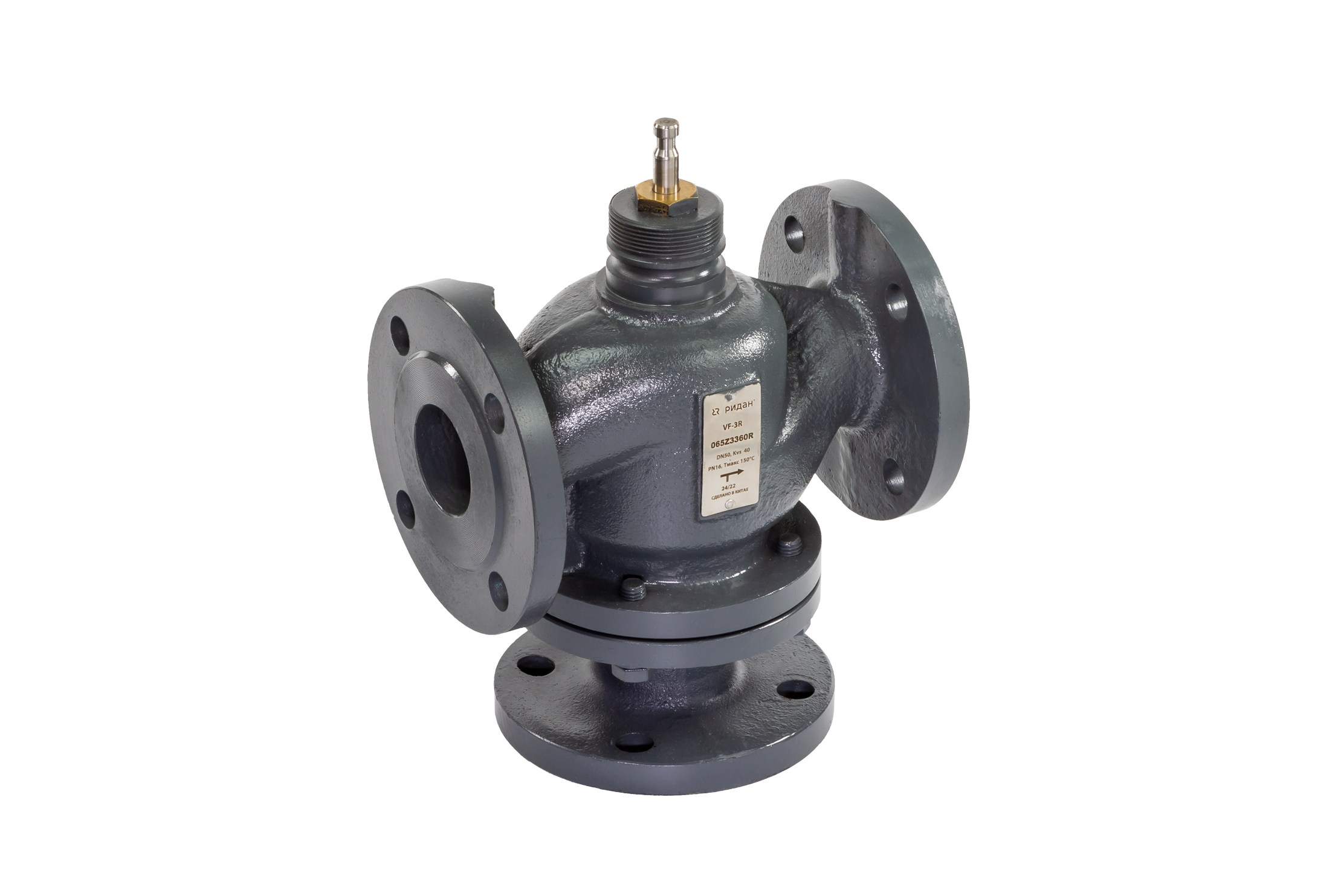

Артикул: 065B3150R
H, мм:
323
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
473 757,45 ₽
без НДС
Артикул: 065B4200R
H, мм:
386
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
1 351 068,30 ₽
без НДС
Артикул: 065B4250R
H, мм:
536
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
1 871 283,45 ₽
без НДС
Артикул: 065B4300R
H, мм:
593
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
2 395 244,15 ₽
без НДС
Артикул: 065B4350R
H, мм:
660
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
2 656 359,70 ₽
без НДС
Артикул: 065B4400R
H, мм:
694
Рабочая среда:
Вода или 50% водный раствор гликоля (рабочие среды группы 1 и 2)
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0–150
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
3 317 799,45 ₽
без НДС
Артикул: 065Z3351R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
101 479,45 ₽
без НДС
Артикул: 065Z3352R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
101 479,45 ₽
без НДС
Артикул: 065Z3353R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
101 479,45 ₽
без НДС
Артикул: 065Z3354R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
101 479,45 ₽
без НДС
Артикул: 065Z3355R2
H, мм:
128
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
101 479,45 ₽
без НДС

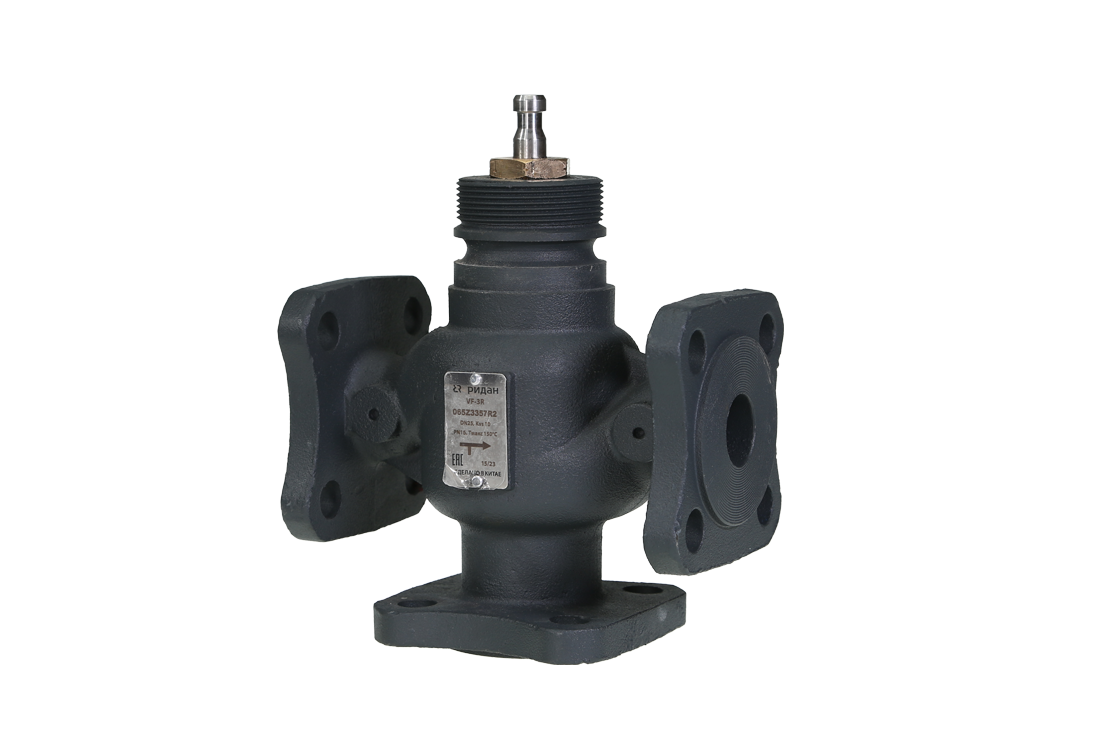

Артикул: 065Z3356R2
H, мм:
143
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
113 179,55 ₽
без НДС
Артикул: 065Z3357R2
H, мм:
152.5
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
127 283,15 ₽
без НДС
Артикул: 065Z3358R2
H, мм:
178.5
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
142 463,15 ₽
без НДС
Артикул: 065Z3359R2
H, мм:
194
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
162 416,80 ₽
без НДС
Артикул: 065Z3360R2
H, мм:
212
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцевое, PN=16 бар по стандарту EN 1092-2
Температура рабочей среды, °С:
-5 …150°С При температурах от -5°С до 0°С необходимо использовать подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, порт B-AB Не более 2% от kvs
На складе в Воронеже
187 178,60 ₽
без НДС
Артикул: 065Z3361R
H, мм:
206
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
313 525,65 ₽
без НДС
Артикул: 065Z3362R
H, мм:
209
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
363 240,15 ₽
без НДС
Артикул: 065Z3363R
H, мм:
247
Рабочая среда:
вода или 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Фланцы, РN = 16 бар, по EN1092-2
Температура рабочей среды, °С:
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Герметичность затвора (объем протечки / класс герметичности):
Порт A-AB Не более 0,01% от kvs, Порт B-AB Не более 2% от kvs,
На складе в Воронеже
408 090,15 ₽
без НДС
Вопросы о товарах
Требуется подтвердить корректность подбора комплекта для клапана VF‑3R DN50 PN16 (арт. 065Z3360R2): Электропривод ARE‑1000R 24В, сигнал 0–10В (арт. 082G6017R). Подогреватель штока для клапанов DN15–200 (арт. 065Z7020R). Условия работы: водяная среда, температура от -2 до +50 °C, давление до 10 бар.
Подбор является верным.
Электропривод ARЕ‑1000R (082G6017R) выбран правильно и полностью совместим с клапаном VF‑3R DN50.
Подогреватель штока 065Z7020R также является подходящим решением для указанных условий эксплуатации (вода, низкие температуры до -2 °C, давление 10 бар) и совместим с данным типоразмером клапана.
Допустима ли эксплуатация узла (VF-3R DN40 + ARE-1000R) при температурах −15…−20 °C?
Эксплуатация данного оборудования при указанных температурах недопустима. Оба компонента не имеют соответствующего исполнения для столь низких температур окружающей среды.
Клиент интересуется трехходовым клапаном VF-3R Ду 400: Входит ли адаптер на байпасной линии в стандартную комплектацию клапана и необходим ли он для работы? Какой присоединительный диаметр у байпасного патрубка? Возможен ли монтаж клапана без прямых участков трубопровода до/после него в стесненных условиях?
Адаптер байпаса: Является неотъемлемой частью конструкции клапана и поставляется вместе с ним. Без этого адаптера клапан работать не будет.
Присоединение байпаса: Выполнено по стандарту EN1092-2 (стандарт фланцев).
Монтаж и прямые участки: Требования зависят от режима работы:
В режиме регулирования перед клапаном необходим прямой участок 5–10 диаметров (DN) для выравнивания потока. На выходе прямой участок не обязателен.
В режиме переключения (запорный) достаточно 1–2 DN прямого участка как на входе, так и на выходе для стабилизации потока.
Как автоматизировать переключение потока по температуре для узла с клапаном VF-3R и приводом AME-1800R?
Вместо контроллера используйте реле температуры (например, с погружным датчиком). Настройте его на срабатывание при +15°C и подключите к приводу для переключения направления потока.
