Клапан регулирующий VRB-3R с внутренней резьбой Ридан
Регулирующие клапаны VRB-2R и VRB-3R предназначены для применения преимущественно в системах тепло- и холодоснабжения зданий. В качестве регулируемой среды может быть использован 50 %-й водный раствор гликоля.
Основные характеристики:
- Условный проход: DN = 15–50 мм.
- Условное давление: PN = 25 бар.
- Регулируемая среда: вода или 50 %-й водный раствор гликоля.
- Температура регулируемой среды: –25...130 °С.
- Пропускная способность: Kvs = 0,63–30 м3/ч.
- Комбинируются с приводами AMV(E)-1000R.
- Присоединение к трубопроводу резьбовое, внутренняя резьба ISO 228-1.
Вопросы о товарах категории
12/24/36/48
Артикул: 065Z0211R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
85
Масса, кг, не более:
1,3
На складе в Воронеже
47 967,65 ₽
без НДС
Артикул: 065Z0212R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
85
Масса, кг, не более:
1,3
На складе в Воронеже
47 967,65 ₽
без НДС
Артикул: 065Z0213R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
85
Масса, кг, не более:
1,3
На складе в Воронеже
47 967,65 ₽
без НДС
Артикул: 065Z0214R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
85
Масса, кг, не более:
1,3
На складе в Воронеже
47 967,65 ₽
без НДС
Артикул: 065Z0215R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
85
Масса, кг, не более:
1,3
На складе в Воронеже
47 967,65 ₽
без НДС

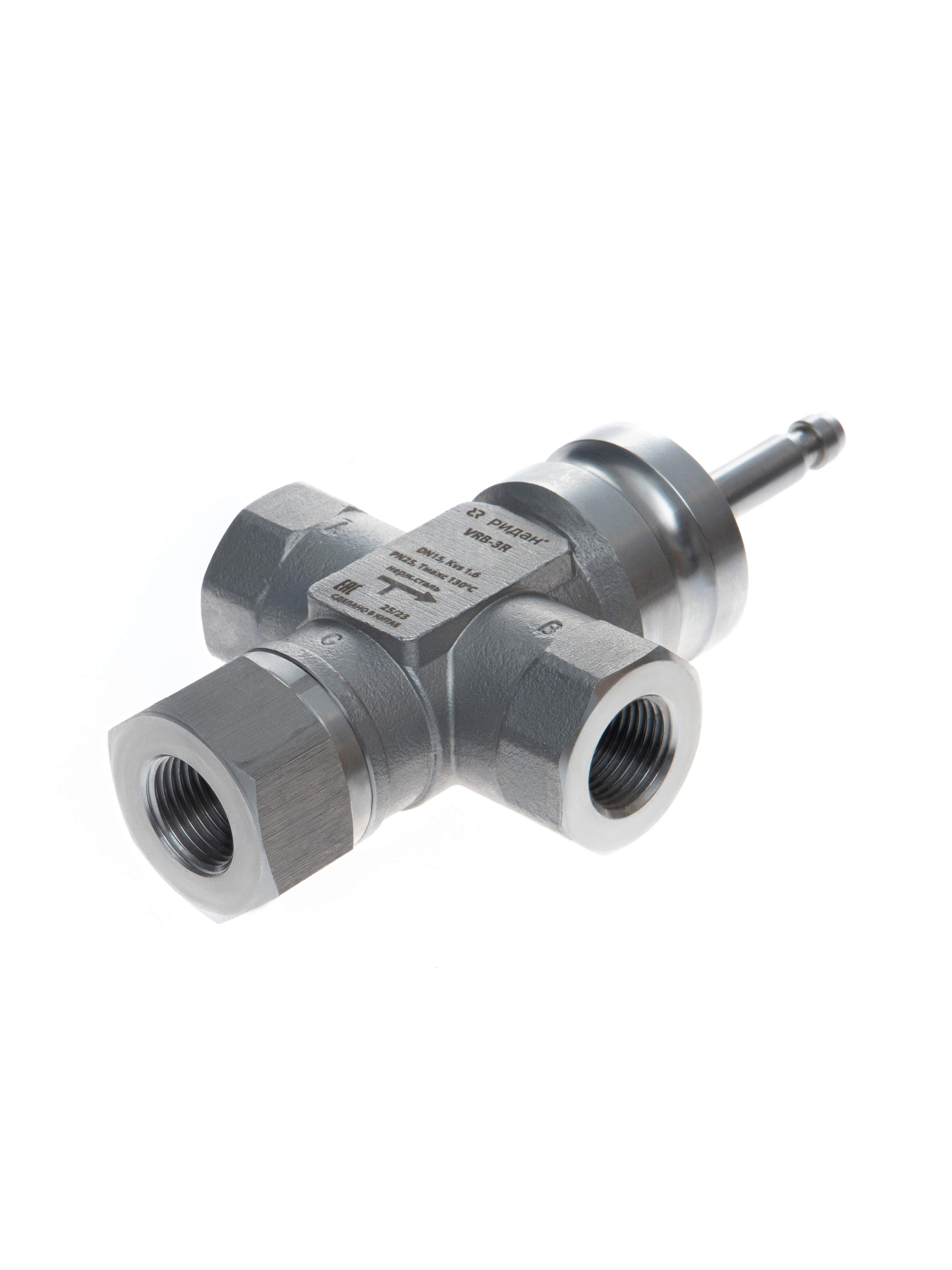

Артикул: 065Z0216R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
85
Масса, кг, не более:
1,3
На складе в Воронеже
57 578,20 ₽
без НДС

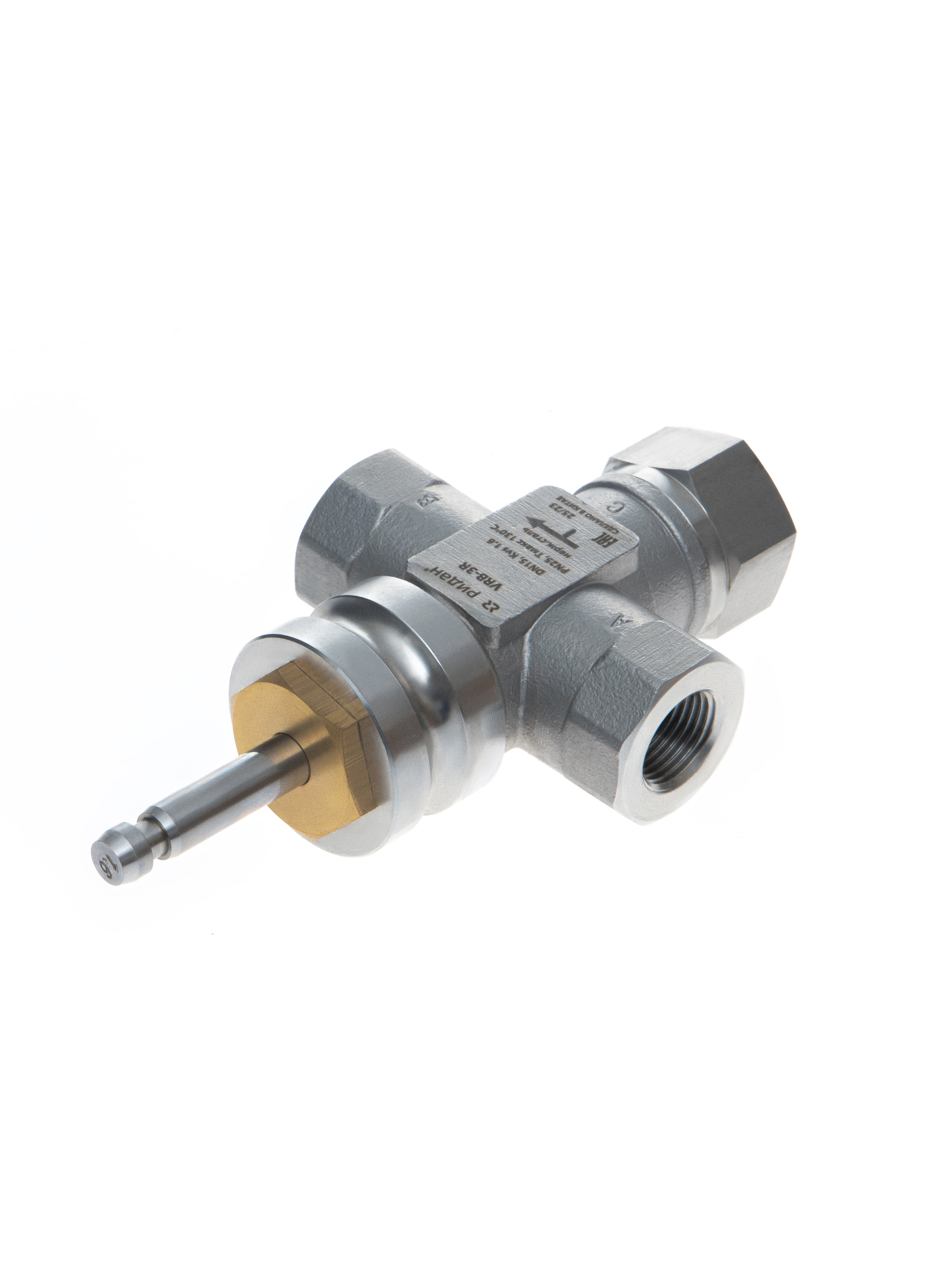

Артикул: 065Z0217R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
90
Масса, кг, не более:
1,5
На складе в Воронеже
62 719,85 ₽
без НДС
Артикул: 065Z0218R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
105
Масса, кг, не более:
2,3
На складе в Воронеже
87 726,60 ₽
без НДС
Артикул: 065Z0219R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
120
Масса, кг, не более:
2,6
На складе в Воронеже
110 923,25 ₽
без НДС

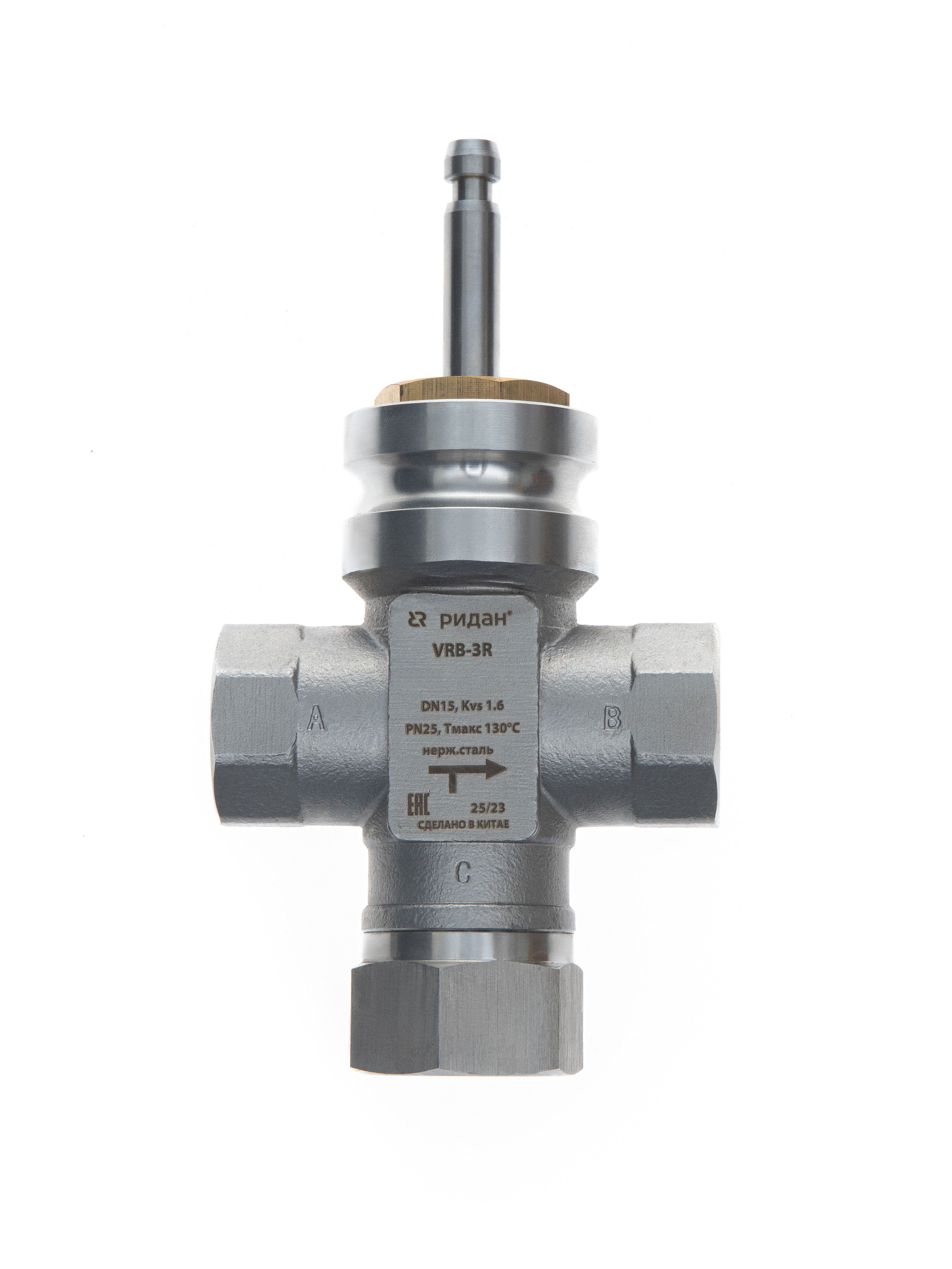

Артикул: 065Z0220R
Рабочая среда:
Вода / 50% водный раствор гликоля
Тип присоединения к трубопроводу:
Внутренняя резьба
Температура рабочей среды, °С:
0(-25 )…130 (При температуре регулируемой среды от -25 до 0°С требуется использовать подогреватель штока)
L, мм:
140
Масса, кг, не более:
2,6
На складе в Воронеже
116 938,90 ₽
без НДС
Вопросы о товарах
асколько критично строго следовать проекту, предусматривающему клапаны VRB-3R DN15 с разными Kvs (0,63 и 2,5)? Можно ли унифицировать решение, установив везде клапан с Kvs 4?
Замена Kvs 2,5 на Kvs 4: Такая замена ещё допустима, хотя и не является оптимальной.
Замена Kvs 0,63 на Kvs 4: Эта замена нежелательна и критична для точности регулирования. Причина в динамическом диапазоне регулирования клапана (более 50:1). У клапана с Kvs 4 минимальный регулируемый расход составит около 0,08 м³/ч, в то время как у клапана с Kvs 0,63 он значительно меньше. В результате, вместо примерно 50 рабочих положений (шагов регулирования), доступных для клапана с Kvs 0,63, клапан с Kvs 4 сможет эффективно использовать лишь около 8 положений. Это приведет к значительному ухудшению точности и плавности поддержания требуемых параметров системы.
Какая разница между приводами AMV и ARV?
У них разное крепление. AMV-1000 ставится только на клапаны VRB-2R/3R. ARV-1000 — на другие клапаны (VFM-2R, VB-2 и т.д.).
Дилемма выбора клапана: малый диаметр (риск шума) vs большой диаметр (низкий авторитет). Вопрос о допустимом авторитете.
Оба варианта имеют существенные недостатки. Ключевой параметр — авторитет клапана. Для корректного пропорционального регулирования (любого из перечисленных типов) он должен быть не ниже 0,25. При авторитете 0,1–0,3 (особенно 0,1) регулирование будет неэффективным. Что касается шума, то скорость 5 м/с является предельной для приемлемого уровня (~75 дБА), но для тёплых полов в жилье следует задавать более консервативные пределы. Идеального решения нет; требуется поиск компромисса через точный расчёт или изменение схемы для снижения потерь давления.
