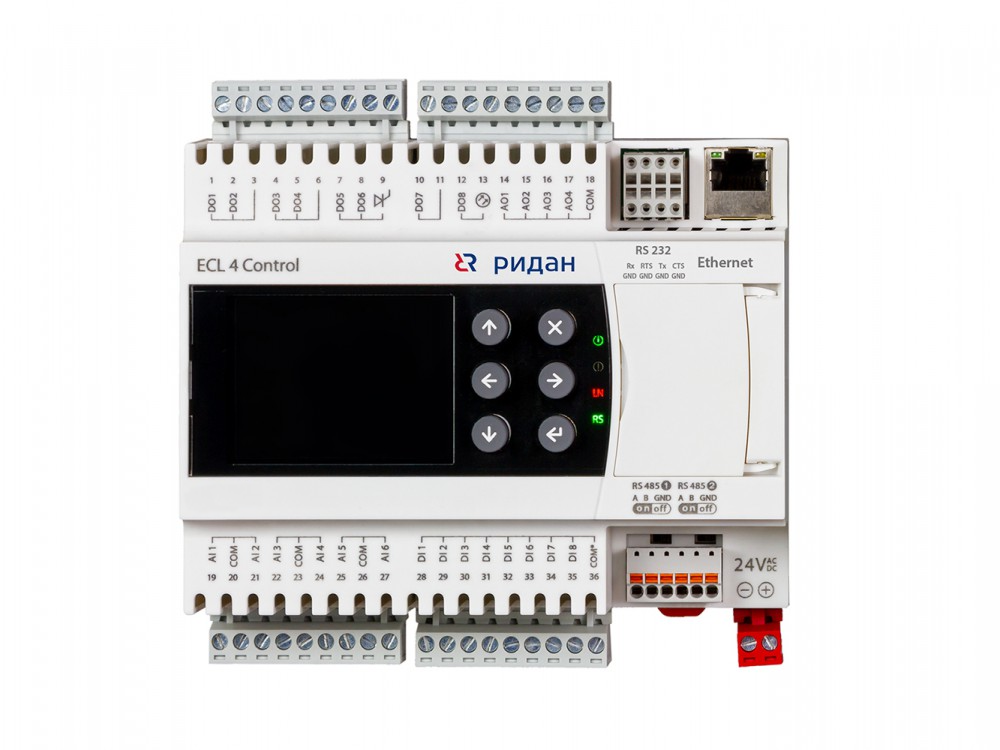

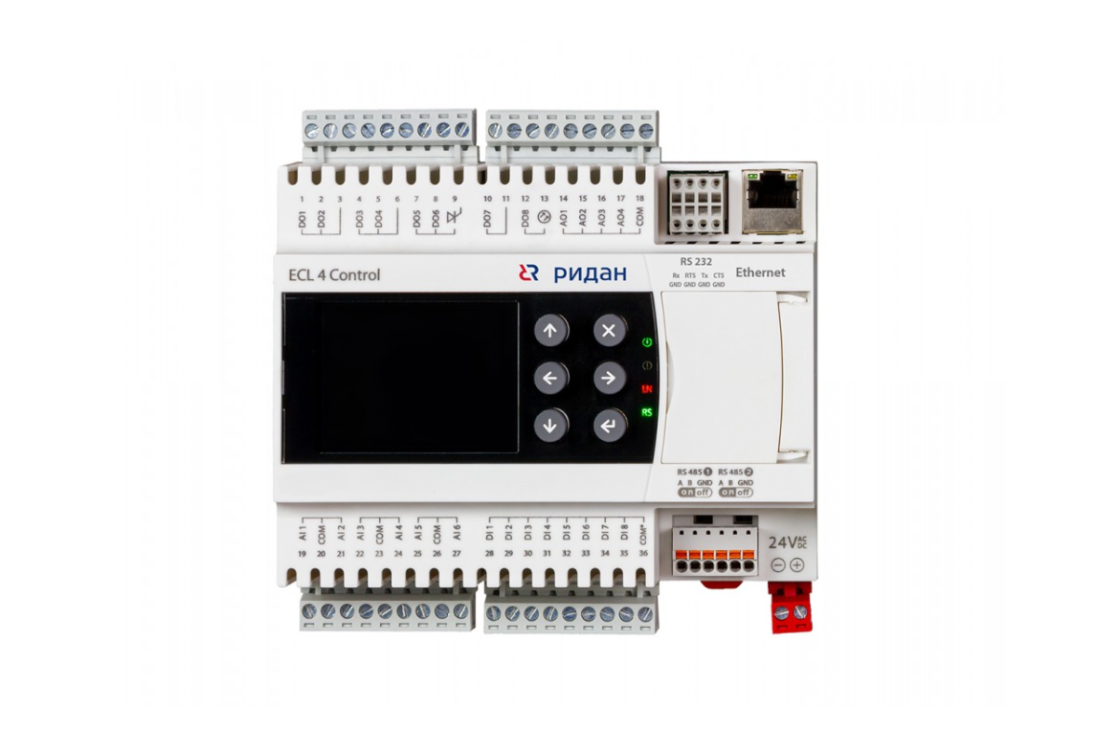

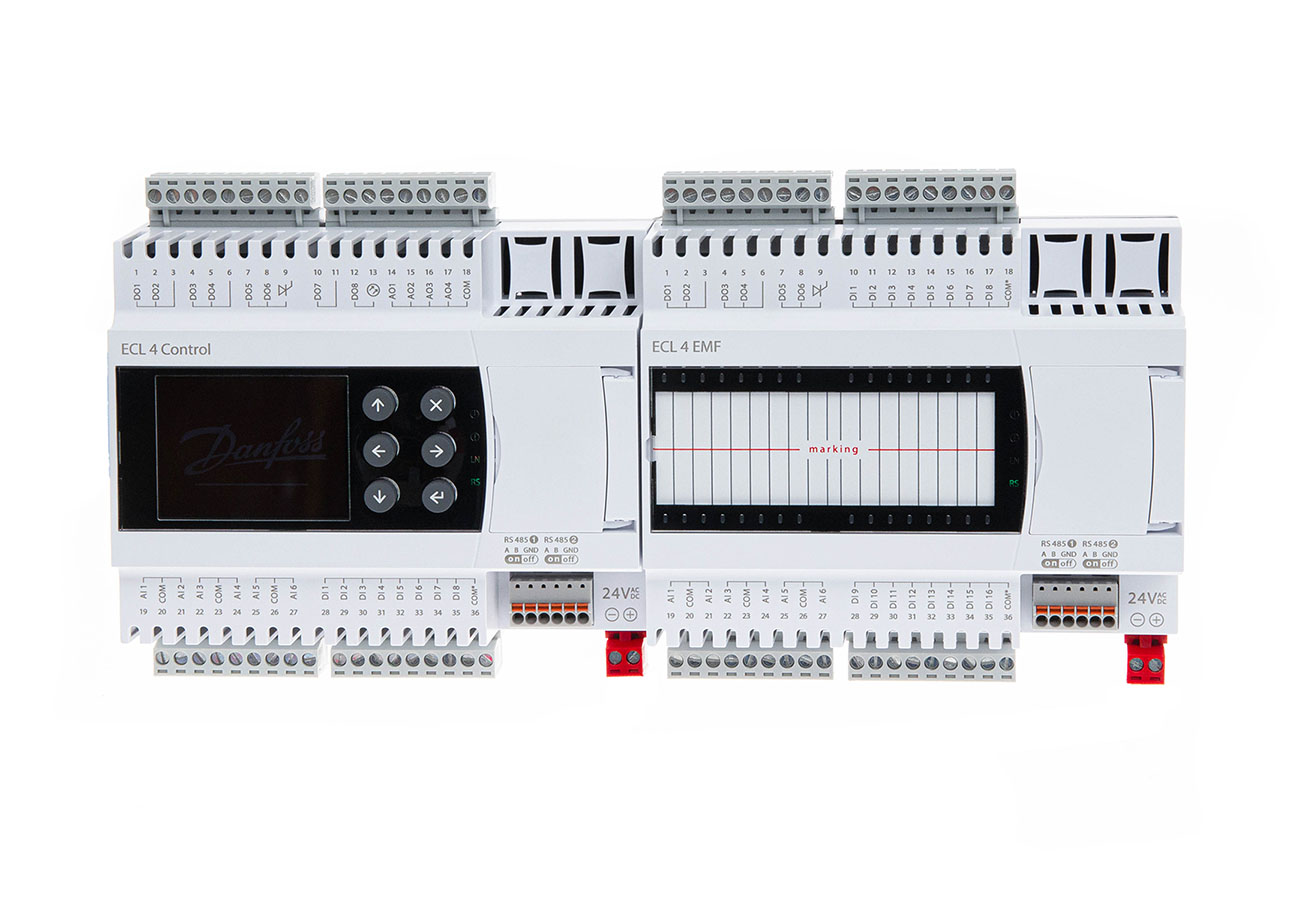

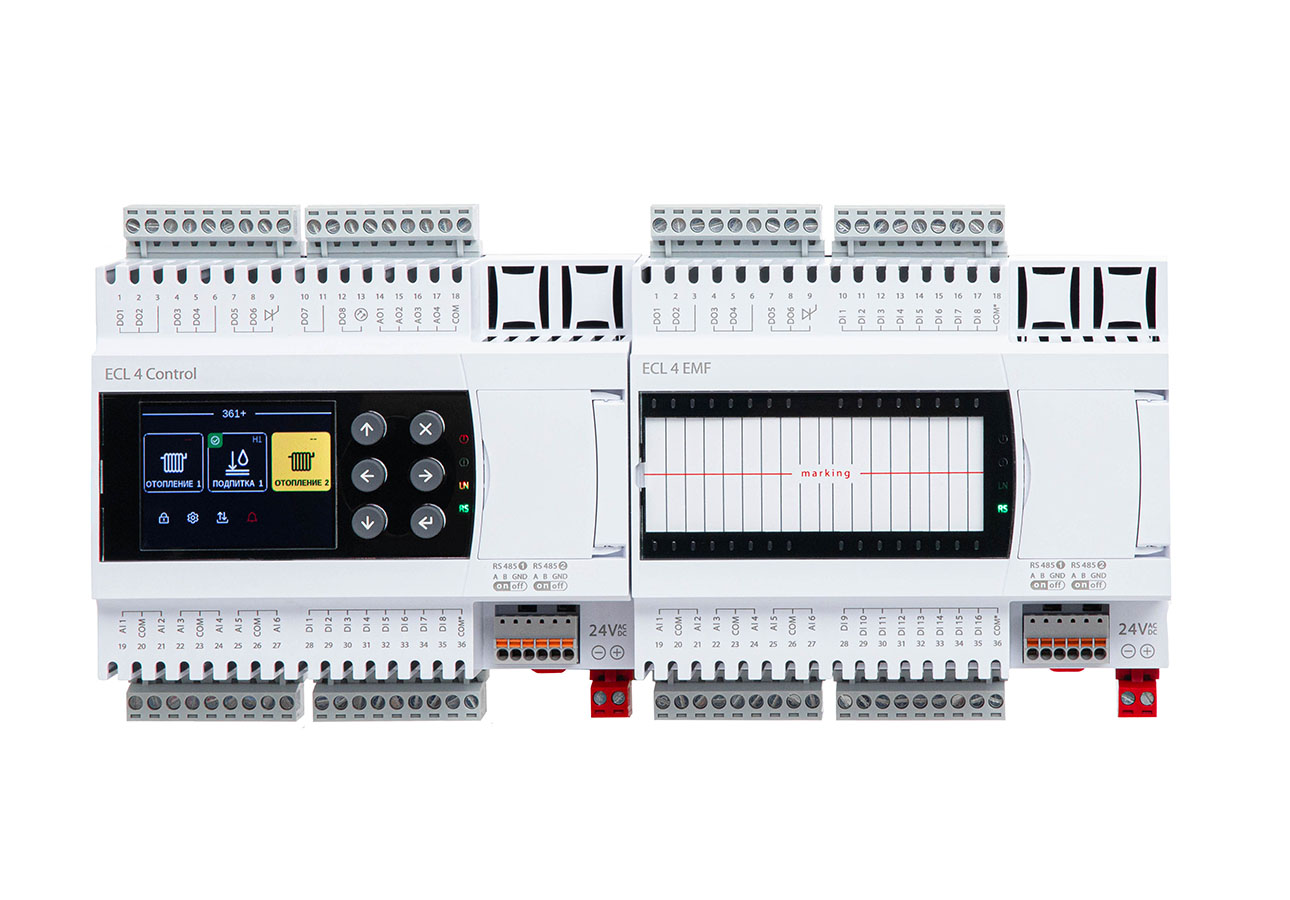

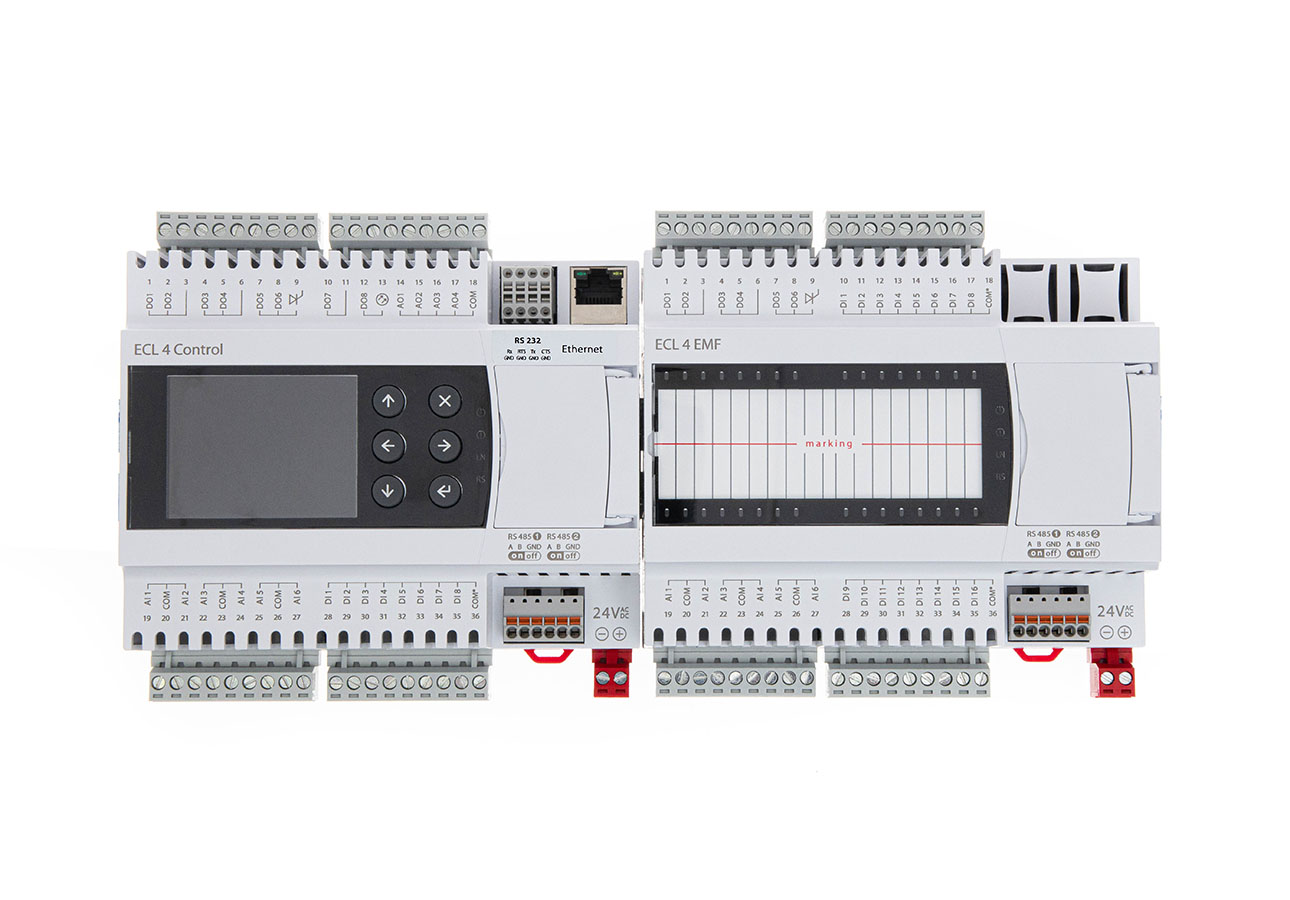

Контроллеры серии ECL

В контроллере ECL310 релейный выход R6 включается при любой аварии — индивидуальная настройка на определённые события не предусмотрена. Аварийными считаются все ошибки, указанные в программе ключа. Причина аварии отображается на дисплее устройства. Что касается ПО ECL Tool, то оно не позволяет строить графики параметров. Для визуализации данных следует использовать специализированное программное обеспечение, разработанное для новых моделей оборудования.

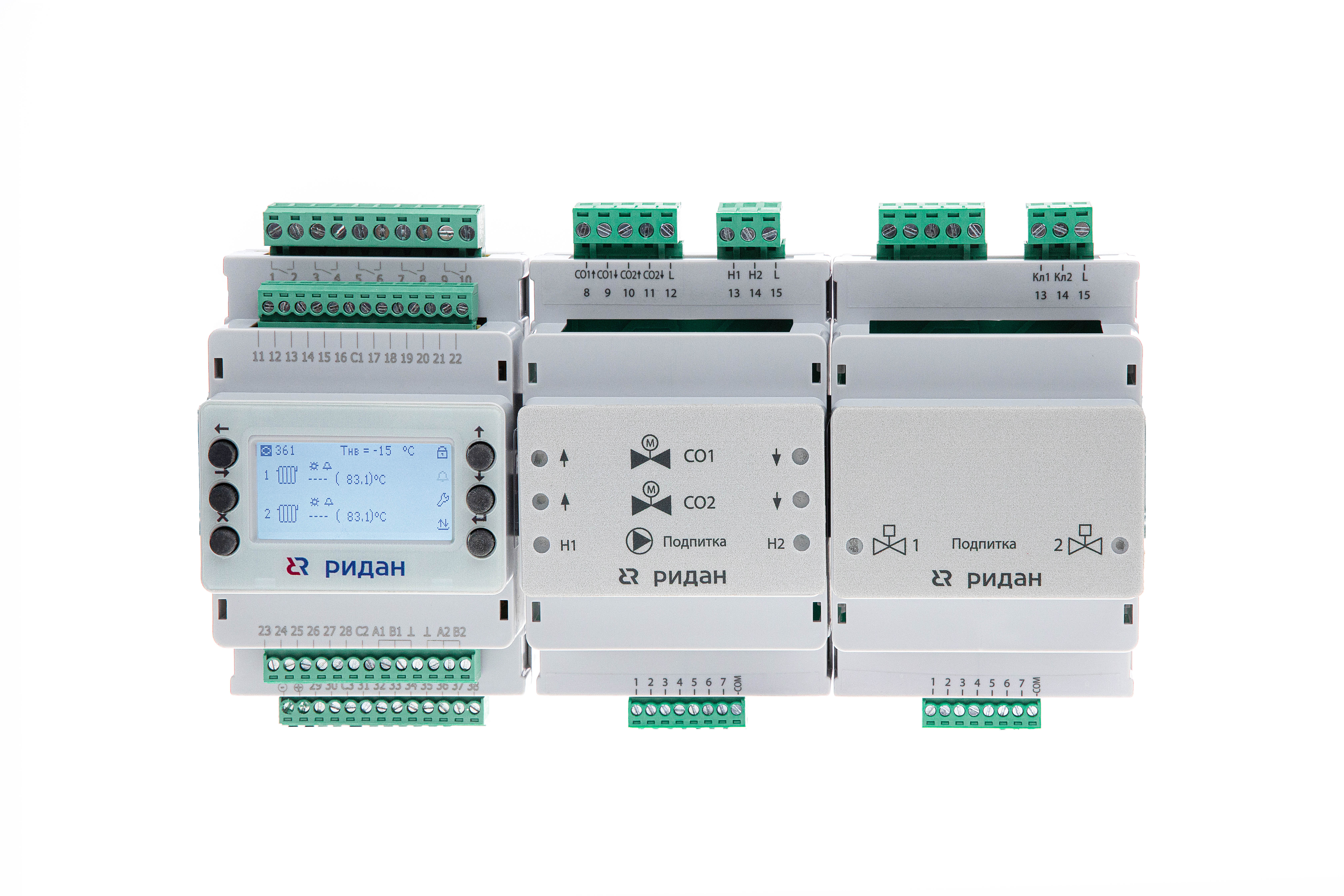

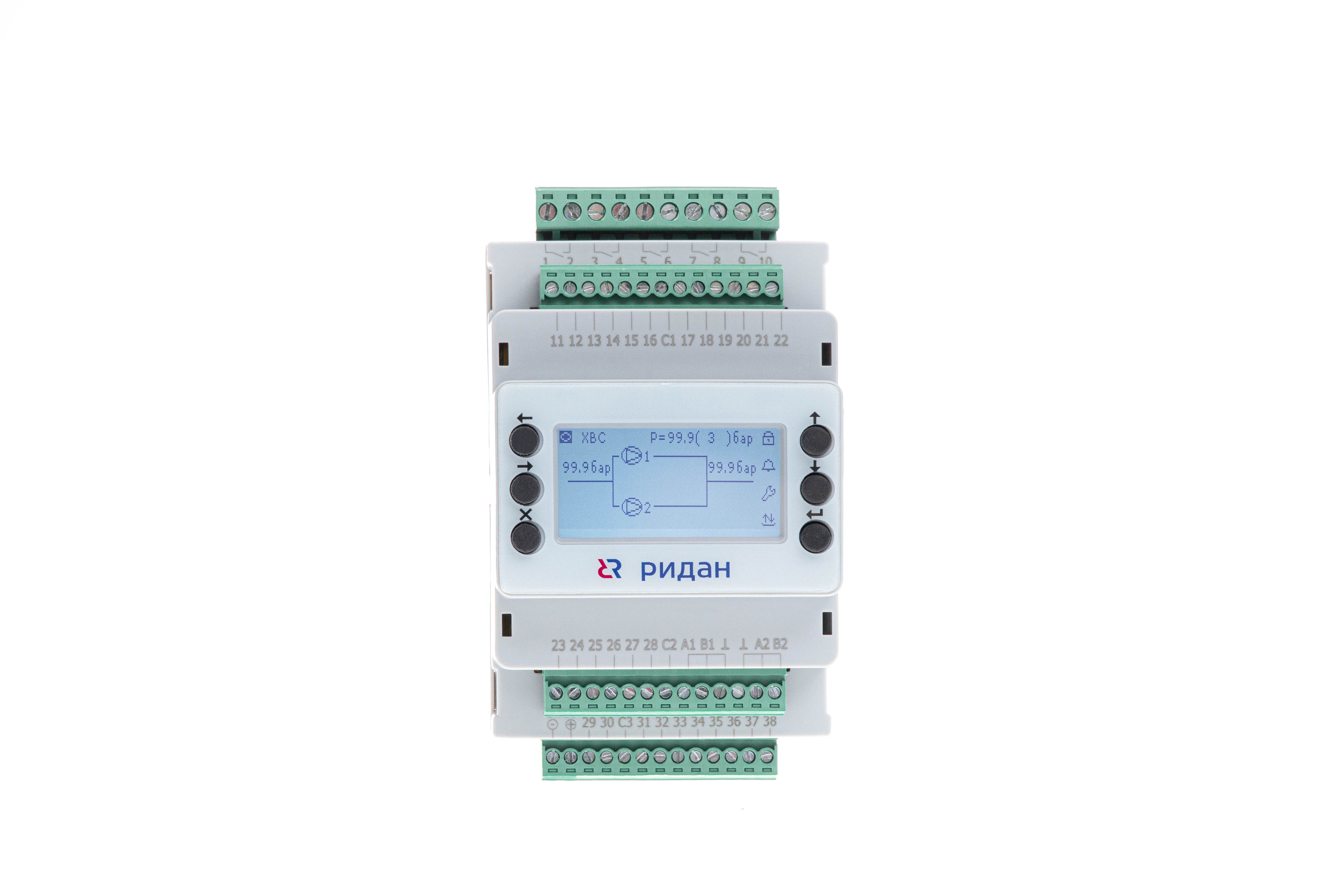

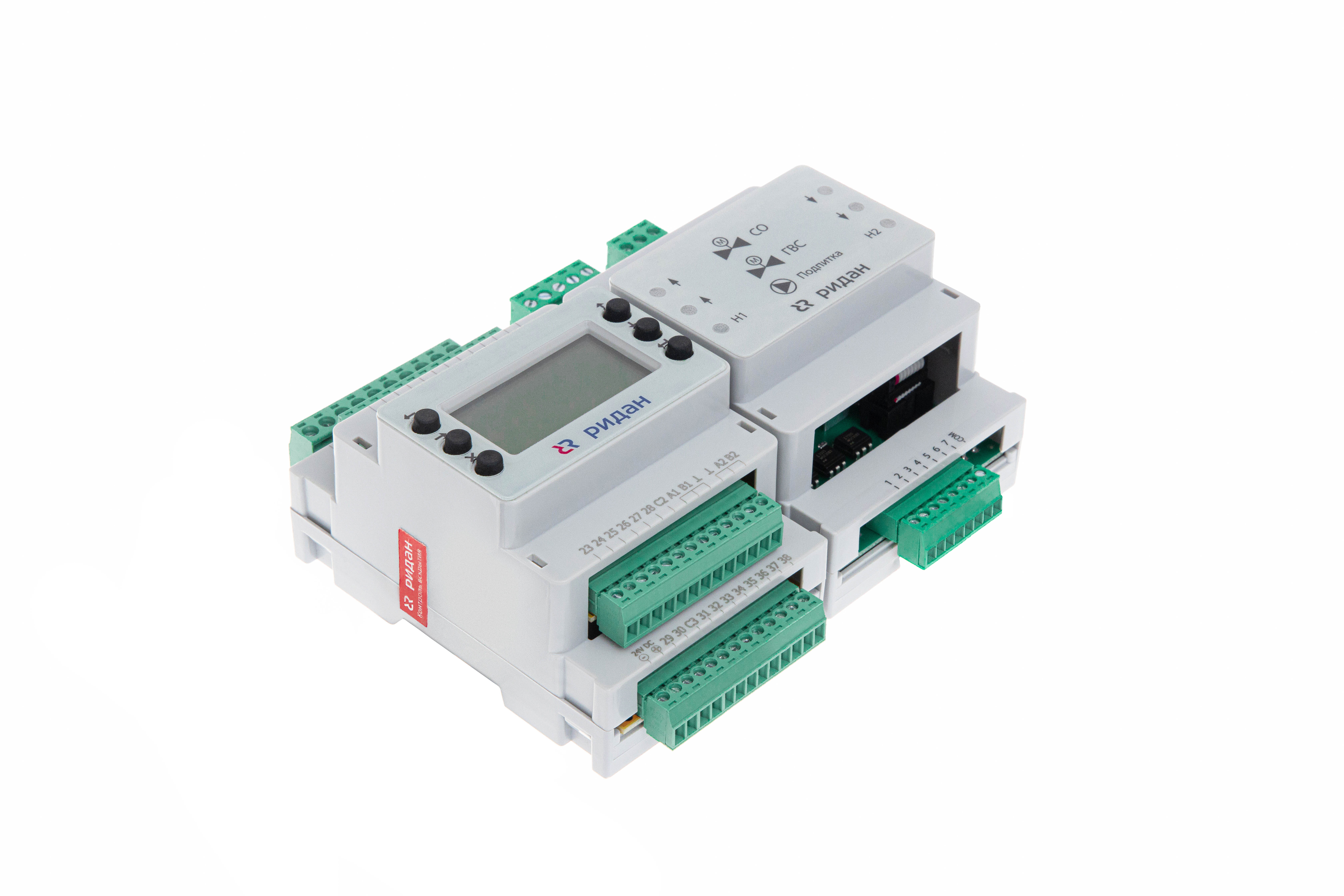

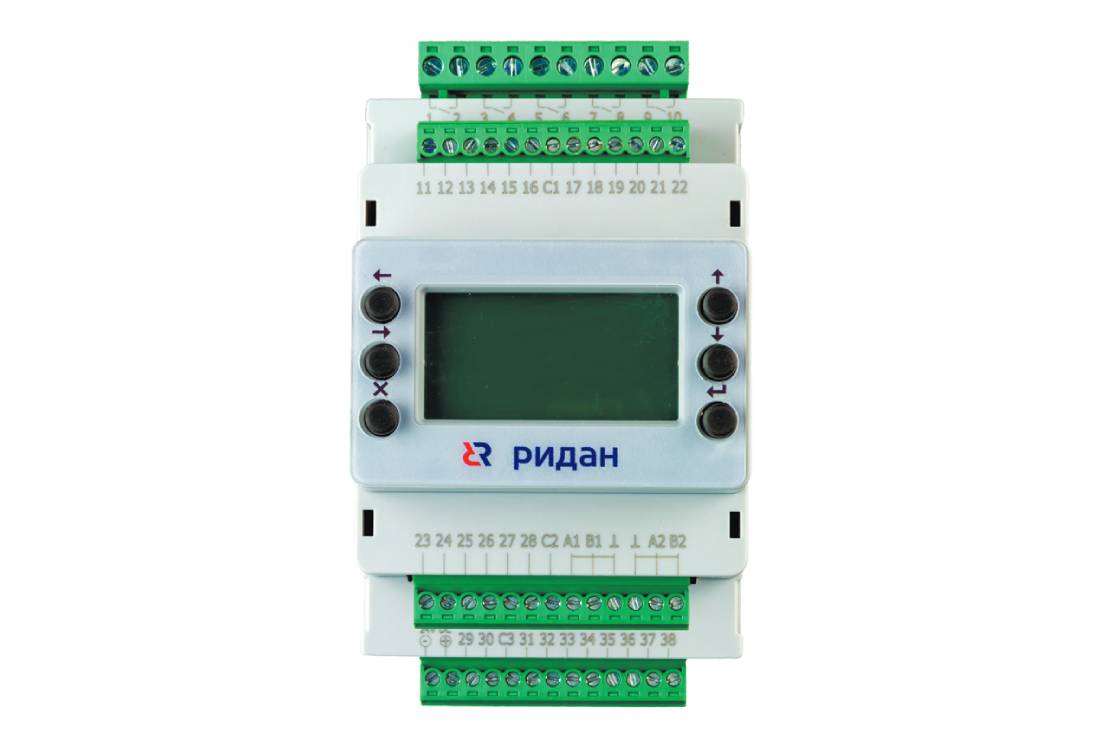

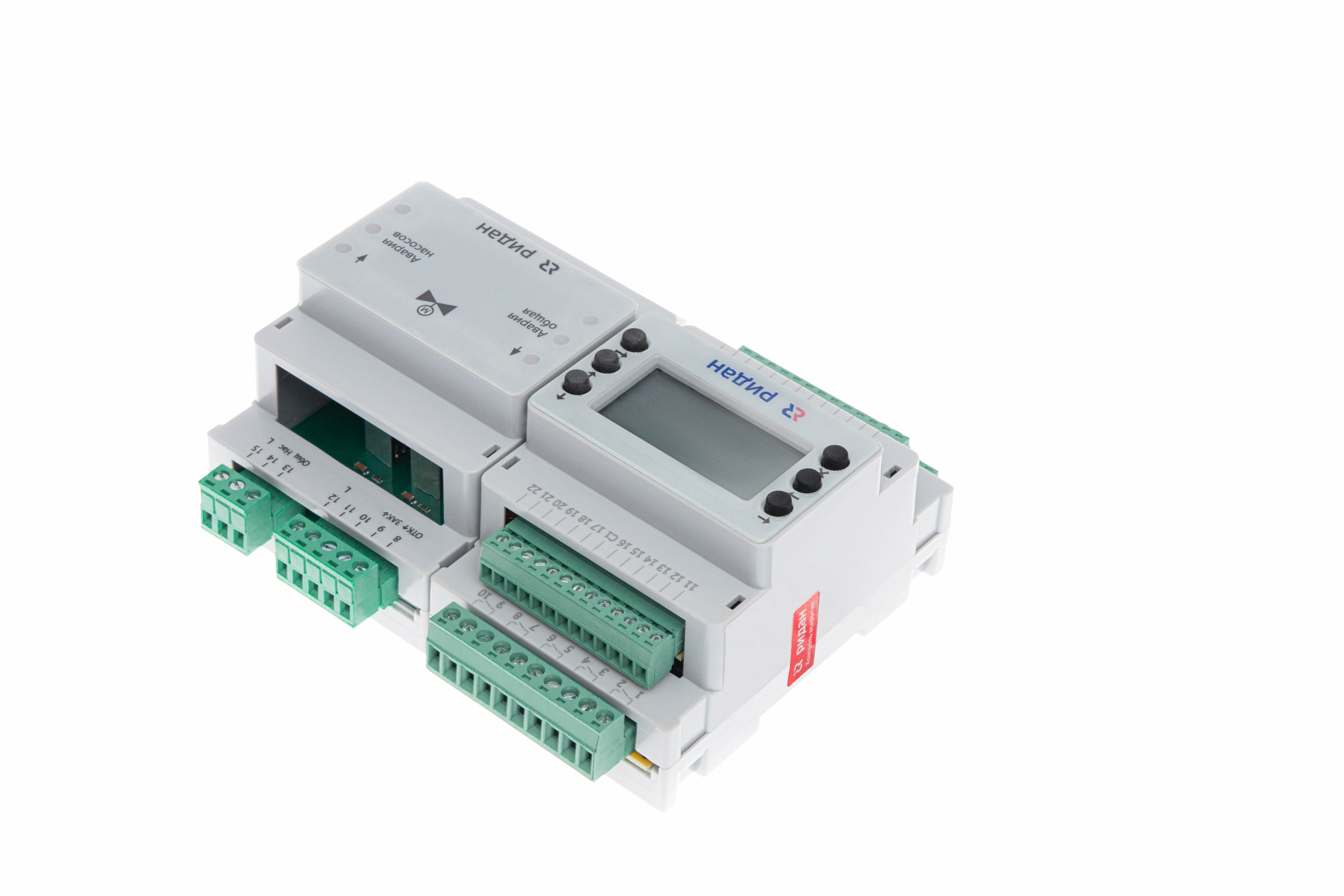

Резервирование настроек в ECL310 зависит от типа используемого ключа — возможности работы с релейными выходами определяются именно им. Если схема ключа не предусматривает сигнал на конкретных клеммах, подключать сторонние сигналы нельзя. Что касается релейных выходов: реле R6 отвечает за сигнализацию общей аварии: при любой внутренней аварии оно срабатывает, а на экране появляется соответствующий символ (колокольчик); пользователь не может выбрать конкретные события, вызывающие срабатывание R6 — реле реагирует на любую зафиксированную аварию. Программа ECL Tool позволяет выгружать логи в формате .xls, однако функции построения графиков в ней нет. Для новых контроллеров (например, Ридан‑ECL‑3R) предусмотрено ПО, которое отображает данные в графическом виде в реальном времени.

Нет, без USB‑ключа это невозможно. Для любых операций с прошивкой (проектом) — как для её извлечения, так и для установки — через ПО ECL Tool необходим ключ приложения.

Сохранение и перенос настроек: приложение записывается только с ключа программирования в контроллер (например, ключ версии 1.62 → контроллер версии 2.15). Перенос с контроллера на ключ невозможен. Версия ключа после записи не меняется. Нейтральная зона: представляет собой диапазон температур, в котором исполнительное устройство не реагирует на изменения (зона нечувствительности). Минимальное значение — 1 градус (ниже установить нельзя). Зона симметрична относительно уставки. Релейные входы и выходы: релейные входы — сухие контакты для передачи сигнала контроллеру (нагрузка не нужна); символ «колокольчик» на релейных выходах означает аварийный сигнал; детали подключения и функционал определяются версией ключа — смотрите инструкцию.

Чтобы ограничить температуру подачи, нужно ориентироваться на реальное значение температуры — это особенно важно, если датчик размещён в обратке. Для ECL310 подходит исключительно двухпроводной датчик Pt1000. Датчик Ni1000 несовместим с устройством — его использование приведёт к значительной погрешности измерений. Датчики типов NTC и KTY не рекомендованы к применению. Если требуется подобрать аналог датчика или гильзу, следует обратиться к каталогу производителя.

Для корректного ограничения температуры необходимо опираться на показания датчика в обратке и явно задать в контроллере максимальный порог температуры подачи. Это позволит избежать перегрева и потенциальных рисков для пользователей бассейна. ПИ‑регулятор следует перевести в «медленный» режим для обеспечения плавной и стабильной работы системы. ECL310 работает только с двухпроводной схемой подключения датчиков. Попытка использовать трёхпроводную схему для двух датчиков Pt1000 на одном входе приведёт к сбоям. Датчик Ni1000‑LG нельзя применять с ECL310 — его температурная характеристика отличается, что вызовет искажение показаний. Разрешены к использованию только датчики Pt1000, выбранные из каталога производителя. Особенности других типов датчиков: NTC (оксидная керамика) — оптимальны для точных измерений в ограниченном диапазоне; KTY (легированный кремний) — подходят для задач с линейной зависимостью показаний; T1 (PTC) (титанат бария) — применяются в системах защиты от перегрева.

Карта регистров MODBUS доступна для всех версий, однако для её получения необходимо знать версию установленного ключа. Обратите внимание: для вентиляционных систем обычно применяется модель ECL‑3R AHU, а не ECL310. Чтобы получить карту регистров, нужно: определить версию установленного ключа; скачать карту, соответствующую этой версии.

При замене клапана в контроллере ECL310 необходимо проверить и отрегулировать параметры: длину перемещения штока; скорость перемещения штока. Для корректной работы электропривода AMV20 нужно задать ключевые параметры управления, включая: автонастройку; зону пропорциональности; время интегрирования; нейтральную зону и др. На точность регулирования в ПИД‑регуляторе в первую очередь влияют: коэффициент пропорциональности (его корректируют в первую очередь); время интегрирования (корректируется при необходимости после настройки коэффициента пропорциональности). Важно: в описанной ситуации причина отклонения температуры — отсутствие циркуляции (закрытая задвижка в греющем контуре), а не ошибки в параметрах ПИД‑регулятора.

Управление приводами через преобразователь возможно, но сопряжено с рисками. Основной риск — выход из строя выхода контроллера из‑за пусковых токов привода: они в 3–5 раз превышают номинальный ток, что может перегрузить выход регулятора. Для корректной работы привода на 24 В AC требуется отдельный нулевой провод (N) с вторичной обмотки трансформатора. Этот N не должен быть связан с нулевым проводом платы контроллера. Рекомендация: по возможности выбирать приводы на 220–230 В AC — у них ниже токи, а значит, нагрузка на выход контроллера меньше. Важно: фазу для управления насосами необходимо подавать на специально предназначенные для этого клеммы.

Датчик S8 — это реле протока, задача которого — фиксировать наличие потока воды в системе. При интенсивном водоразборе S8 регистрирует поток, и контроллер заблаговременно открывает клапан на внешнем контуре перед теплообменником. Это позволяет предотвратить падение температуры. Реле протока не выполняет функций контроля давления и управления подачей холодной воды — оно лишь реагирует на появление потока. Для использования в качестве датчика S8 с контроллером ECL310 допустимо применять паспортное реле протока. Обратный клапан пропускает воду в направлении от белого к чёрному треугольнику. Когда давление в системе холодного водоснабжения (ХВС) превышает давление в контуре горячего водоснабжения (ГВС), обратный клапан открывается. В результате возникает поток для подпитки, который фиксируется датчиком S8.

Нет, присоединительный кабель в комплект не входит. Установка контроллера в клеммную панель выполняется без кабеля — соединение обеспечивается за счёт защёлок.

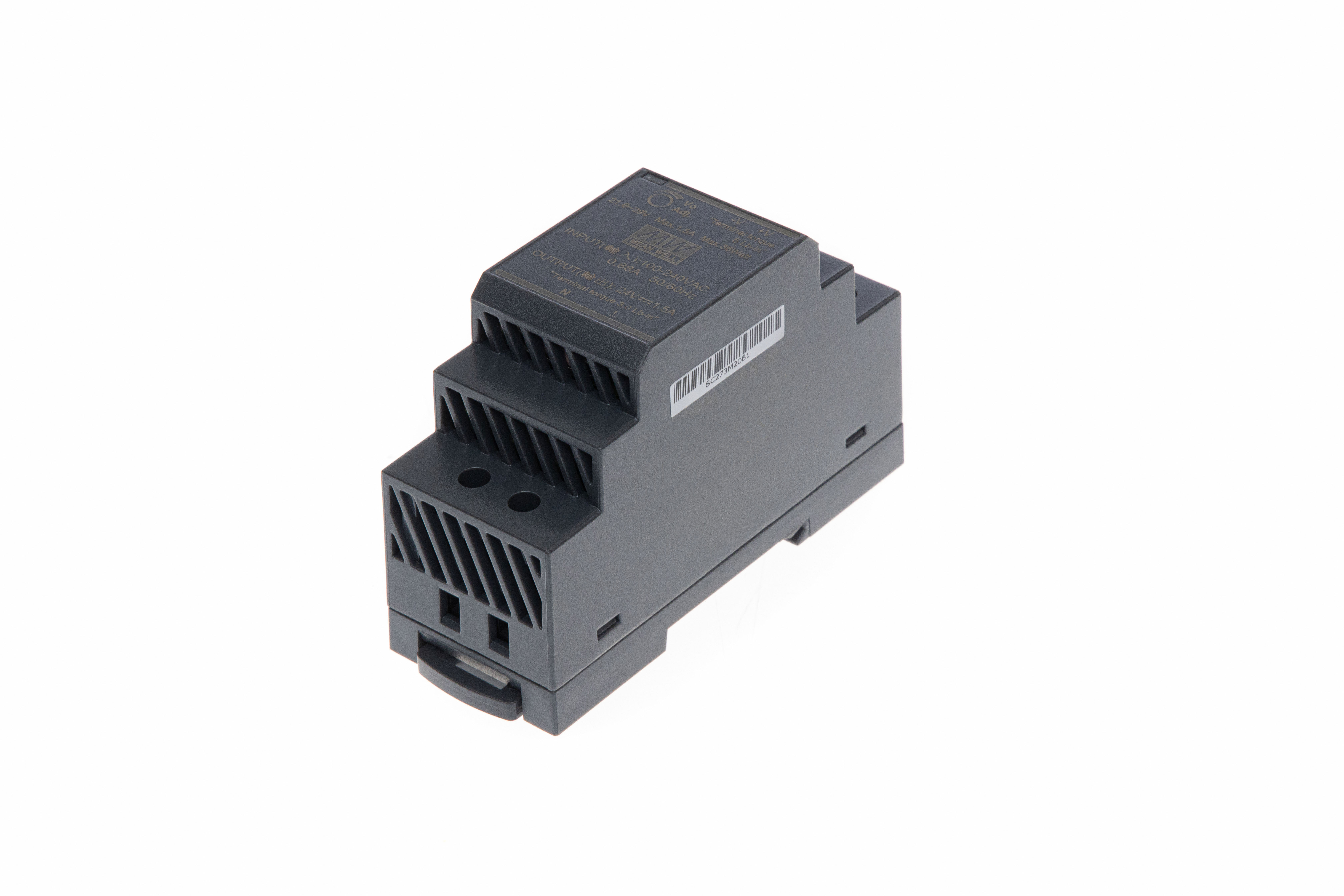

Блок питания 082X9190R предназначен для монтажа в электрощит и не имеет обособленного корпуса. В связи с этим его класс защиты (IP) не задаётся отдельно — он определяется классом защиты самого щита, в который устройство установлено. Соответственно, отдельного документа с указанием IP‑класса для данного блока питания не существует и не предоставляется.

В качестве аналогов можно рассмотреть следующие варианты: VFM‑2 с приводом ARV; VRB‑2R с приводом AMV и контроллером ECL; VFG‑2R с приводом AFT‑06R.
